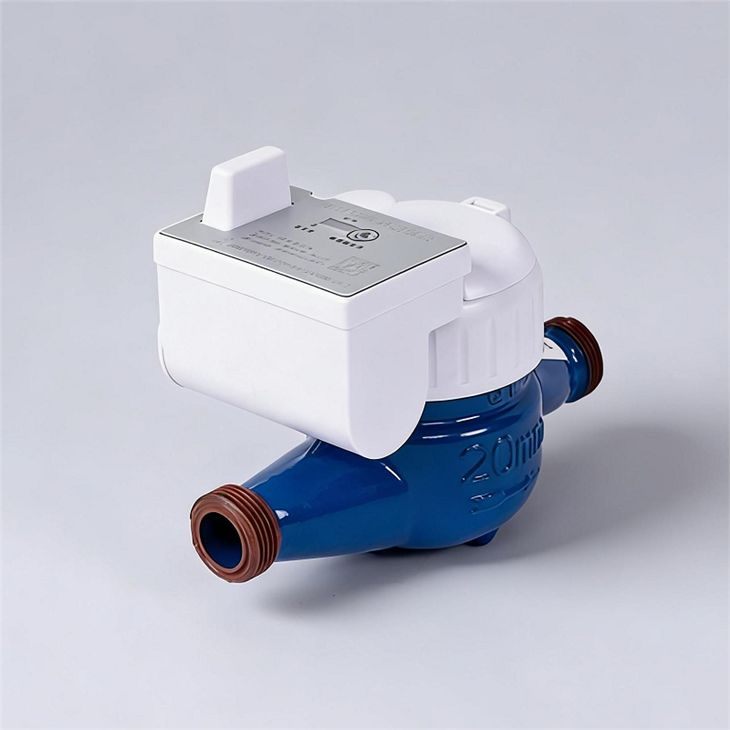

Trådløs multi-Jet roterende vingevandmåler Nøglefunktioner
Tilpasselige pulsudgangsintervaller:1L, 10L, 100L konfigurerbar
Multi-sensorkompatibilitet:Hall-effekt, magnetoresistiv (MR) eller ikke-magnetisk registreringsmuligheder
Integrerede moduler:MCU, hukommelseschip, kommunikationsmodul (NB-IoT/LoRa) og Bluetooth
Ikke-invasiv vedligeholdelse:Tæller kan tages af uden at lukke for vandgennemstrømningen
Universal installation:Kompatibel med standard vandmåler dimensioner
Driftsbetingelser
Koldt vand: Mindre end eller lig med 30 grader
Varmt vand: Mindre end eller lig med 90 grader
Tryk: Mindre end eller lig med 1 MPa
Miljø: Skal installeres på tørre, tilgængelige steder (vandtæt indkapsling valgfri)
Kommunikationsprotokol:NB-IoT/LoRaWAN
Maksimal tilladt fejl:
±5 % i lavflowzone (Q1 mindre end eller lig med Q < Q2)
±2 % i højflowzone (Q2 mindre end eller lig med Q mindre end eller lig med Q4)
Trådløs multi-Jet roterende vingevandmåler tekniske parametre
|
Parameter |
Værdi/Klasse |
|
Trykklassificering |
MAP10 (10 bar) |
|
Tryktab |
Δp63 (63 kPa ved Q₃) |
|
Opstrøms turbulens |
U10 |
|
Nedstrøms turbulens |
D5 |
|
Miljøresistens |
Klasse B (IEC 60529) |
|
EMC-immunitet |
Klasse E1 (EN 61000) |
|
Omvendt flowdetektion |
Ikke understøttet |
Flowparametre
|
Nominel diameter (mm) |
Nøjagtighedsklasse |
Q₃ (m³/h) |
Min aflæsning (m³) |
Max læst (m³) |
|
15 |
2. klasse |
2.5 |
0.0001 |
9999 |
|
20 |
2. klasse |
4.0 |
0.0001 |
9999 |
|
25 |
2. klasse |
6.3 |
0.0001 |
9999 |
Dimensioner & Vægt
|
Nominel diameter (mm) |
Længde (L) |
Bredde (B) |
Højde (H) |
Tilslutningstråd |
|
15 |
165 mm |
98 mm |
104 mm |
G3/4B |
|
20 |
195 mm |
98 mm |
106 mm |
G1B |
|
25 |
225 mm |
103 mm |
112 mm |
G1 1/4B
|
Installationskrav
Vandret orientering: Sørg for, at det digitale display vender opad med pilen justeret efter strømningsretningen
Før-installation: Skyl rørledninger for at fjerne snavs
Miljø: Installer i tørre, let tilgængelige områder (dedikerede målerbokse anbefales)
Ventiler: Installer opstrøms/nedstrøms afspærringsventiler til vedligeholdelse
Signalkontrol: Bekræft forbindelsen før den endelige installation
